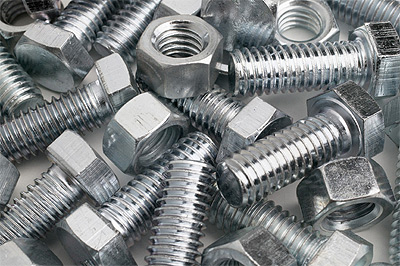

Условные обозначения видов покрытий крепежа

Существует довольно большое количество покрытий, наносимых различными способами на крепёжные изделия. На территории России в настоящий момент приняты следующие условные обозначения видов защитных и защитно-декоративных покрытий крепежных изделий (в чертежах и сводных таблицах можно встретить как буквенное, так и цифровое обозначение покрытия) - все наиболее распространённые виды покрытий приведены в следующей таблице:

Вид покрытия

 Обозначение согласно ГОСТ 9.306-85

 Обозначение цифровое

Цинковое с хроматированием

Ц.хр

01

Кадмиевое с хроматированием

Кд.хр

02

Многослойное медно-никелевое

М.Н

03

Многослойное медь-никель-хром

 М.Н.Х.б

04

Окисное, пропитанное маслом

Хим.Окс.прм

05

Фосфатное, пропитанное маслом

Хим.Фос.прм

06

Оловянное

О

07

Медное

М

08

Цинковое

Ц

09

Цинковое, горячее

 Гор. Ц

09

Окисное, наполненное хроматами

 Ан. Окс. Нхр

10

Окисное, из кислых растворов

 Хим. Пас

11

Серебряное

Ср

12

Никелевое

Н

13

Наименование покрытия ставится после точки, в конце обозначения элемента крепежа (последние цифры перед указанием ГОСТа на продукцию). Число, стоящее сразу после обозначения покрытия, обозначает толщину наносимого покрытия в микронах, мкм (1 микрон = 1/1000 мм). Если покрытие многослойное, то указывается суммарная толщина всех слоёв покрытия.

Как определить параметры покрытия в обозначении крепежа

Примеры обозначения покрытий приведены далее:

·        Болт М20-6gх80.58.019 ГОСТ 7798-70 - Болт с покрытием номер 01 (цинковое, хроматированное - самое распространённое покрытие "гальваническая оцинковка"; выглядит блестящим белым, бывает с желтоватым или с голубоватым оттенком). Цифра 9 – толщина покрытия 9 мкм (микрон);

·        Гайка М14-6Н.0522 ГОСТ 5927-70 - Гайка с покрытием номер 05 (химическое окисное, пропитанное маслом - в народе называется "оксидирование"; внешне выглядит чёрным, с блеском или матовое) толщиною 22 мкм;

·        Маслёнка 1.2.Ц6 ГОСТ 19853-74 - пресс-маслёнка с покрытием Ц (цинковое - тоже "оцинковка", ещё называют "горячий цинк" - по способу нанесения покрытия; визуально отличается от "гальванической оцинковки" отсутствием выраженного блеска и видимой структурой "хлопьев" на поверхности покрытой детали) толщиною 6 мкм;

·        Шайба А.24.01.10кп.Кд6.хр ГОСТ 11371-89 - Шайба с покрытием Кд.хр (кадмиевое, с хроматированием - то, что называют "кадмирование"; выглядит жёлтым, с  радужным блеском) толщиною 6 мкм;

·        Винт В.М5-6gх25.32.1315 ГОСТ 1491-80 - винт латунный с покрытием номер 13 (никелевое, называют просто "никелированный"; выглядит серовато-белым с небольшим блеском) толщиной 15 мкм;

·        Шайба 8.БрАМц9-2.М.Н.Х.б.32 ГОСТ 6402-70 - шайба гровер бронзовая с многослойным покрытием М.Н.Х.б (покрытие медь-никель-хром, или, проще говоря "хромированное"; выглядит зеркальным, с ярко выраженным блеском) суммарной толщиною 32 мкм.

В некоторых случаях цифровую маркировку заменяют буквенной, тогда покрытие 019 будет выглядеть так: Ц.хр9
