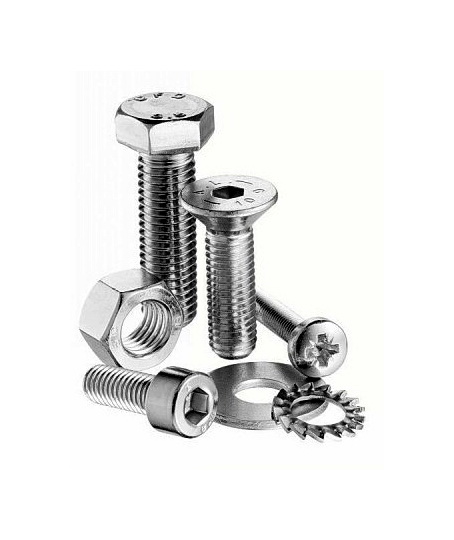

Условное обозначение крепежных изделий - болтов, гаек, винтов, шпилек, шайб

Как разобраться в обозначении крепежных изделий.

При обозначении крепежа (болтов, гаек, винтов, шпилек, шайб) на чертежах, в спецификациях и в технической документации, во избежание разночтений, должны всегда использоваться утверждённые полные условные обозначения, одинаковой формы для всех случаев. Но, в связи с халатностью, ленью, спешкой, а также технической неграмотностью многих инженерно-технических работников, появились и нашли широкое применение различные виды условных обозначений:

  • полные обозначения: Болт В3М12х1,25-6gх50.58.С.019 ГОСТ ..., Гайка 2М6LH-6Н.8.016 ОСТ ... , Шайба А30.01.08кп.019 ГОСТ ... и т.п.
  • сокращённые обозначения ― образованы от полных путём сокращения несущественных для данного применения крепежа параметров: Винт М8-8gх60.029 ГОСТ ..., Гайка М16-6Н.032 ГОСТ ..., Шайба 10.019 ОСТ ... и т.п.
  • упрощённые обозначения ― указываются только главные параметры и требования: Шайба 14,Гайка М16 ГОСТ ..., Болт 12х25 оц ГОСТ ..., Винт 6х45 хим.окс. ГОСТ ...

Указание ГОСТ, ОСТ или ТУ в обозначении крепежа является обязательным, так как номер стандарта определяет конструкцию и геометрическую форму крепежа, точность изготовления, а в некоторых случаях также и марку стали, прочность крепежа и другие параметры. Все виды обозначений образованы от полного обозначения, правильность написания которого диктуют стандарты: для крепежа с резьбой до 48 мм - ГОСТ 1759.0-87, для крепежа с резьбой свыше 48 мм ― ГОСТ 18126-94. Кто-то возразит, что "сокращённые" и "упрощённые" обозначения абсолютно обоснованно существуют и используются именно потому, что неуказанные в них параметры неважны и не требуются в данном конкретном случае. Можно только отметить, что на этот счёт нет никаких утверждённых нормативных документов.

Полное условное обозначение.

Полное обозначение болтов, винтов, шпилек и гаек нормируется стандартом ГОСТ 1759.0-87 "Болты, винты, шпильки и гайки. Технические условия"

На постсоветском пространстве согласно ГОСТ 1759.0-87 и ГОСТ 18126-94 принята следующая схема условного обозначения для болтов, винтов и шпилек и гаек из углеродистых сталей и цветных сплавов:

Для шайб используется немного другая схема условного обозначения согласно ГОСТ 18123-82 "Шайбы. Общие технические условия":

Приведенные схемы имеют общий вид, со всеми возможными элементами. В зависимости от вида крепежа обозначение может содержать большее или меньшее количество элементов. Также необходимо отметить, что некоторые виды болтов, шпилек, гаек и шайб имеют свои специфические условные обозначения, нормируемые конкретным стандартом (например: болты фундаментные ГОСТ 24379.1-80, шпильки для фланцевых соединений ГОСТ 9066-75 и др.)

Примеры обозначения различного крепежа.

Рассмотрим обозначения различного крепежа на примерах с расшифровкой:

  • Болт 3М12х1,25LH-6gx50.58.C.019 ГОСТ 7798-70

В данном примере обозначения болта использованы следующие элементы:

Болт ― название крепёжной детали;

В ― класс точности болта (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности В не указывается, так как он продиктован указанным далее стандартом ГОСТ 7798-70 ― по этому стандарту болты не могут быть другого класса точности, кроме В;

3 ― исполнение болта (в зависимости от стандарта может быть от 1-го до 4-х исполнений; если исполнение не указано в обозначении болта ― то это значит, что применяется исполнение 1 ― цифра "1" не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

12 ― номинальный диаметр резьбы болта в миллиметрах, мм;

1,25 ― шаг резьбы болта (если шаг резьбы крупный (основной), то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм ― в данном примере шаг резьбы 1,25 мм является мелким для резьбы М12, т.к. крупный основной шаг для резьбы М12 это 1,75 мм);

LH ― обозначение направления нарезки резьбы ― левая резьба (если резьба имеет правое направление нарезки (основное), то направление нарезки не указывается);

6g ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

50 ― длина болта в миллиметрах, мм;

58 ― класс прочности болта (точку между цифрами в обозначении не ставят); утверждённый прочностной ряд для болтов из углеродистых сталей содержит 11 классов прочности: обозначаются 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

С ― указание о применении спокойной (С) или автоматной (А) стали ― для болтов класса прочности до 6.8; для болтов классов прочности 8.8 и выше, а также для болтов из легированных и специальных сталей и сплавов, в этом месте указывается применяемая марка стали или сплава;

01 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 7798-70 ― тип и номер стандарта на конструкцию и геометрические параметры болта.



  • Винт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

В данном примере обозначения винта установочного использованы следующие элементы:

Винт ― название крепёжной детали;

В ― класс точности винта (всего приняты три класса точности: А, В и С; самый точный ― класс А);

1 ― исполнение винта (в зависимости от стандарта может быть от 1-го до 4-х исполнений; если исполнение не указано в обозначении винта ― то это значит, что применяется исполнение 1 ― цифра "1" не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

16 ― номинальный диаметр резьбы винта в миллиметрах, мм;

2 ― шаг резьбы винта (если шаг резьбы крупный (основной), как в данном примере,- то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм;

6g ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

45 ― длина винта в миллиметрах, мм;

45Н ― класс прочности винта установочного (утверждённый прочностной ряд для винтов установочных содержит 4 класса прочности: обозначаются 14Н; 22Н; 33Н; 45Н);

40Х ― указание марки стали винта;

05 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

ГОСТ 1482-84 ― тип и номер стандарта на конструкцию и геометрические параметры винта.



  • Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

В данном примере обозначения гайки использованы следующие элементы:

Гайка ― название крепёжной детали;

А ― класс точности гайки (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности А не указывается, так как он продиктован указанным далее стандартом ГОСТ 5927-70 ― по этому стандарту гайки не могут быть другого класса точности, кроме А;

2 ― исполнение гайки (в зависимости от стандарта может быть от 1-го до 3-х исполнений; если исполнение не указано в обозначении гайки ― то это значит, что применяется исполнение 1 ― цифра "1" не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

10 ― номинальный диаметр резьбы гайки в миллиметрах, мм;

1 ― шаг резьбы гайки (если шаг резьбы крупный (основной), то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм ― в данном примере шаг резьбы 1 мм является особо мелким для резьбы М10, т.к. крупный основной шаг для резьбы М10 это 1,5 мм);

LH ― обозначение направления нарезки резьбы ― левая резьба (если резьба имеет правое направление нарезки (основное), то направление нарезки не указывается);

6Н ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

32 ― указание группы материала гайки ― в данном случае латунь Л63 ― группа 32;

07 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 5927-70 ― тип и номер стандарта на конструкцию и геометрические параметры гайки.



  • Шпилька 2М24х1,5LH-6gx220.109.45.029 ГОСТ 22032-76

В данном примере обозначения шпильки использованы следующие элементы:

Шпилька ― название крепёжной детали;

В ― класс точности шпильки (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности В не указывается, так как он продиктован указанным далее стандартом ГОСТ 22032-76 ― по этому стандарту шпильки не могут быть другого класса точности, кроме В;

2 ― исполнение шпильки (в зависимости от стандарта может быть от 1-го до 6-ти исполнений; если исполнение не указано в обозначении шпильки ― то это значит, что применяется исполнение 1 ― цифра "1" не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

24 ― номинальный диаметр резьбы шпильки в миллиметрах, мм;

1,5 ― шаг резьбы шпильки (если шаг резьбы крупный (основной), то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм ― в данном примере шаг резьбы 1,5 мм является мелким для резьбы М24, т.к. крупный основной шаг для резьбы М24 это 3 мм);

LH ― обозначение направления нарезки резьбы ― левая резьба (если резьба имеет правое направление нарезки (основное), то направление нарезки не указывается);

6g ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

220 ― длина шпильки в миллиметрах, мм;

109 ― класс прочности шпильки (точку между цифрами в обозначении не ставят); утверждённый прочностной ряд для шпилек из углеродистых сталей содержит 11 классов прочности: обозначаются 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

45 ― указание марки стали шпильки;

02 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 22032-76 ― тип и номер стандарта на конструкцию и геометрические параметры шпильки.



  • Шайба 2.20х0,5.01.08кп.099 ГОСТ 13463-77

В данном примере обозначения шайбы стопорной с лапкой использованы следующие элементы:

Шайба ― название крепёжной детали;

А ― класс точности шайбы (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности А не указывается, так как он продиктован указанным далее стандартом ГОСТ 13463-77 ― по этому стандарту шайбы не могут быть другого класса точности, кроме А. Если стандарт на шайбы предусматривает несколько возможных классов точности ― то класс точности указывается в обозначении первым;

2 ― исполнение шайбы (в зависимости от стандарта может быть от 1-го до 3-х исполнений; если исполнение не указано в обозначении шайбы ― то это значит, что применяется исполнение 1 ― цифра "1" не указывается);

20 ― номинальный диаметр резьбы сопрягаемой резьбовой детали, для которой предназначена шайба, в миллиметрах, мм. Таким образом, в обозначении шайбы указывается не реальный диаметр внутреннего отверстия шайбы, а диаметр соответствующего резьбового крепежа (диаметр внутреннего отверстия шайбы, как правило, имеет немного большее значение);

0,5 ― толщина шайбы (если толщина шайбы соответствует указанному стандарту ГОСТ, то она не указывается; обязательно указывается только специальная, несоответствующая стандарту ГОСТ, толщина в миллиметрах, мм ― в данном примере толщина 0,5 мм является нестандартной для шайбы 20, т.к. по таблице ГОСТ 13463-77 стандартная толщина для шайбы 20 составляет 1 мм);

01 ― группа материала шайбы. Для шайб возможные стандартные материалы разбиты на группы:

Условные обозначения марки (группы)

Если материал нестандартный, то группа не указывается ― указывается только марка материала;

08кп ― указание марки материала шайбы;

09 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 13463-77 ― тип и номер стандарта на конструкцию и геометрические параметры шайбы.
